Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV

Есть вопросы? Наши квалифицированные специалисты готовы проконсультировать вас.
Пишите свои вопросы или отправляйте заявку на нашу почту: gt@gigaterm.ru

Задать вопрос

СНЯТ С ПРОИЗВОДСТВА

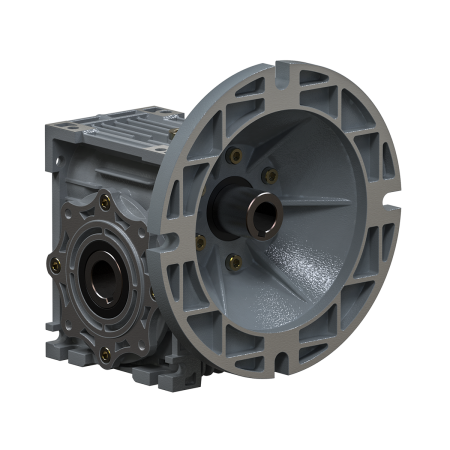

Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV

Цена:

от 3 240 руб.

Нашли дешевле?

Самовывоз - бесплатно
Доставка - по тарифу ТК

Характеристики

—

Основные материалы, применяемые для изготовления редуктора / мотор-редуктора

Корпус – пассивированный алюминий (типоразмеры RV30 – RV110), чугун (типоразмеры RV130 – RV150).
Червячный вал – сталь 20Х, закаленная, цементированная в карбюризаторе до поверхностной твердости 56 – 62 HRC, средняя микротвердость при этом составляет 846 – 875 единиц на вершине резьбы и 871 – 893 на дне резьбы. После термообработки червячный вал подвергается нескольким стадиям шлифовки для достижения необходимых параметров гладкости.
Червячное колесо – высокооловянистая бронза марки с содержанием олова ≈ 14 %.
Окраска корпуса – перед покраской алюминиевый корпус изделия проходит дробеструйную обработку и покрывается антисептиком, после чего окрашивается специальной краской RAL 9010 Silver. Чугунный корпус сначала покрывается антиокислительной краской, затем окрашивается в серебристый цвет.
Масло – RV30 – RV90 синтетическое VG 320, RV110 – RV150 минеральное VG 220. Количество заливаемого смазочного материала зависит от монтажной позиции и типоразмера. В таблице приведены данные об объёмах смазочного материала.

Основные характеристики электродвигателя:

3-фазный асинхронный общепромышленного назначения.
Частота 50/60 Гц.
Напряжение 380 B.
Степень защиты IP55.
Класс изоляции F.
Класс энергоэффективности IE1.
Климатическое исполнение У2.
Электродвигатели АИС могут иметь фланцы B5 и B14.

Электродвигатели могут быть оснащены датчиками температурной защиты обмоток статора и подшипниковых узлов.

Электродвигатели серии АИС имеют привязку рядов мощностей и установочных размеров в соответствии с Европейскими нормами CENELEC (IEC 60034).

Масса редукторов

Типоразмер RV	30	40	50	63	75	90	110	130	150
Масса, кг	1,2	2,3	3,5	6,2	9	13	35	48	84

Количество заливаемого масла

Монтажная позиция	B3	B6	B7	B8	V5	V6
RV25	0,023
RV30	0,05
RV40	0,1
RV50	0,15
RV63	0,3
RV75	0,5
RV90	1
RV110	3	2,5	2,5	2,2	3	2,2
RV130	4,5	3,5	3,5	3,3	4,5	3,3
RV150	7	5,1	5,1	5,4	7	5,1

Технические характеристики электродвигателей

Типоразмер	АИС56		АИС63		АИС71		АИС80		АИС90		АИС100		АИС112		АИС132		АИС160
Модификация	A4	B4	A4	B4	A4	B4	A4	B4	S4	LA4	LA4	LB4	M4	MA4	132M4	132LC4	160L4
Мощность кВт.	0,06	0,09	0,12	0,18	0,25	0,37	0,55	0,75	1,1	1,5	2,2	3,0	4,0	5,5	7,5	11	15
Масса кг	4	4,5	4,7	4,8	6,0	6,3	10	11	12	14	19,2	23	29	35,7	55	64	86

Установочные размеры под электродвигатель

Присоединительные размеры под электродвигатель соответствуют стандарту DIN и подходят для использования с двигателями АИС. Для использования редукторов с двигателями АИР представлена таблица совместимости. Одинаковым цветом в таблице выделены взаимозаменяемые электродвигатели.

ГОСТ	АИР56	АИР63	АИР71	АИР80	АИР90	АИР100	АИР112	АИР132
Мощность (кВт), кол-во полюсов	0,18-2,	0,37-2	0,75-2	1,5-2	3,0-2	4-2	7,5-2	11-2
	0,25-2	0,55-2	1,1-2	2,2-2	2,2-4	5,5-2	5,5-4	7,5-4
	0,12-4	0,25-4	0,55-4	1,1-4	1,5-6	3-4	3-6	11-4
	0,18-4	0,37-4	0,75-4	1,5-4	0,75-8	4-4	4-8	5,5-6
		0,18-6	0,37-6	0,75-6	1,1-8	2,2-6	2,2-8	7,5-6
		0,25-6	0,55-6	1,1-6		1,5-8	3-8	4-8
			0,25-8	0,37-8				5,5-8
				0,55-8
D фланца, B5	140	160	200	200	250	250	300	350
D фланца, B14	99/80	110	-	-	-	-	-	-
d вала, мм	11	14	19	22	24	28	32	38
IEC (DIN)	АИС56	АИС63	АИС71	АИС80	АИС90	АИС100	АИС112	АИС132
Мощность (кВт), кол-во полюсов	0,09-2	0,18-2	0,37-2	0,75-2	1,5-2	3-2	4-2	5,5-2
	0,12-2	0,25-2	0,55-2	1,1-2	2,2-2	2,2-4	5,5-2	7,5-2
	0,06-4	0,12-4	0,25-4	0,55-4	1,1-4	3-4	4-4	5,5-4
	0,09-4	0,18-4	0,37-4	0,75-4	1,5-4	1,5-6	2,2-6	7,5-4
		0,09-6	0,18-6	0,37-6	0,75-6	0,75-8	1,5-8	3-6
		0,12-8	0,25-6	0,55-6	1,1-6	1,1-8		4-6
			0,09-8	0,18-8	0,37-8			5,5-6
			0,12-8	0,25-8	0,55-8			2,2-8
								3-8
D фланца, B5	120	140	160	200	200	250	250	300
D фланца, B14	80	90	105	120	140	160	160	-
d вала, мм	9	11	14	19	24	28	28	38

Таблица. Установочные и присоединительные размеры фланцев

RV	Тип фланца	P	M	N	D
RV	Тип фланца	P	M	N	7,5	10	15	20	25	30	40	50	60	80	100
30	63B5	140	115	95	11	11	11	11	11	11	11	11	-	-	-
	63B14	90	75	60	11	11	11	11	11	11	11	11	-	-	-
	56B5	120	100	80	9	9	9	9	9	9	9	9	9	9	-
	56B14	80	65	50	9	9	9	9	9	9	9	9	9	9	-
40	56B14	80	65	50	-	-	-	-	-	-	-	9	9	9	9
	56B5	120	100	80	-	-	-	-	-	-	-	9	9	9	9
	71B5	160	130	110	14	14	14	14	14	14	14	-	-	-	-
	71B14	105	85	70	14	14	14	14	14	14	14	-	-	-	-
	63B5	140	115	95	11	11	11	11	11	11	11	11	11	11	11
	63B14	90	75	60	11	11	11	11	11	11	11	11	11	11	11
50	80B5	200	165	130	19	19	19	19	19	19	-	-	-	-	-
	80B14	120	100	80	19	19	19	19	19	19	-	-	-	-	-
	71B5	160	130	110	14	14	14	14	14	14	14	14	14	14	-
	71B14	105	85	70	14	14	14	14	14	14	14	14	14	14	-
	63B5	140	115	95	-	-	-	-	-	-	11	11	11	11	11
63	90B5	200	165	130	24	24	24	24	24	24	-	-	-	-	-
	90B14	140	115	95	24	24	24	24	24	24	-	-	-	-	-
	80B5	200	165	130	19	19	19	19	19	19	19	19	19	-	-
	80B14	120	100	80	19	19	19	19	19	19	19	19	19	-	-
	71B5	160	130	110	-	-	-	-	-	-	14	14	14	14	14
	71B14	105	85	70	-	-	-	-	-	-	14	14	14	14	14
75	100/112B5	250	215	180	28	28	28	-	-	-	-	-	-	-	-
	100/112B14	160	130	110	28	28	28	-	-	-	-	-	-	-	-
	90B5	200	165	130	24	24	24	24	24	24	24	-	-	-	-
	90B14	140	115	95	24	24	24	24	24	24	24	-	-	-	-
	80B5	200	165	130	-	-	-	19	19	19	19	19	19	19	19
	80B14	120	100	80	-	-	-	19	19	19	19	19	19	19	19
	71B5	160	130	110	-	-	-	-	-	-	-	14	14	14	14
90	100/112B5	250	215	180	28	28	28	28	28	28	-	-	-	-	-
	100/112B14	160	130	110	28	28	28	28	28	28	-	-	-	-	-
	90B5	200	165	130	24	24	24	24	24	24	24	24	24	-	-
	90B14	140	115	95	24	24	24	24	24	24	24	24	24	-	-
	80B5	200	165	130	-	-	-	-	-	-	19	19	19	19	19
	80B14	120	100	80	-	-	-	-	-	-	19	19	19	19	19
110	132B5	300	265	230	38	38	38	38	-	-	-	-	-	-	-
	100/112B5	250	215	180	28	28	28	28	28	28	28	28	28	-	-
	90B5	200	165	130	-	-	-	-	24	24	24	24	24	24	24
	80B5	200	165	130	-	-	-	-	-	-	-	-	-	19	19
130	132B5	300	265	230	38	38	38	38	38	38	38	-	-	-	-
	100/112B5	250	215	180	-	-	-	-	28	28	28	28	28	-	-
	90B5	200	165	130	-	-	-	-	-	-	-	-	-	24	24
150	160B5	300	265	230	42	42	42	42	42	-	-	-	-	-	-
	132B5	300	265	230	-	-	-	38	38	38	38	38	-	-	-
	100/112B5	250	215	180	-	-	-	-	-	-	-	28	28	28	28

Редуктор MEYERTEC RV представляет собой червячную передачу, заключенную в алюминиевый или чугунный корпус и предназначенную для преобразования крутящего момента и снижения угловой скорости вращения выходного вала. Обладает унифицированными размерами и подходит на замену вышедшим из строя дорогим аналогам.

Мотор-редуктор MEYERTEC MRV состоит из одноступенчатого червячного редуктора MEYERTEC RV и 3-фазного асинхронного двигателя АИС. Выступает в роли приводного механизма различного технологического оборудования.

Преимущества данной модели редуктора / мотор редуктора

Простота и надежность конструкции, сочетаемая с высокой точностью изготовления.
Коррозионная стойкость изделия.
Герметичность конструкции с защитой от пыли и влаги.
Плавность и бесшумность работы.
Возможность использования редуктора практически с любым технологическим оборудованием.
Высокие передаточные числа и крутящий момент.
Способность переносить долгие и тяжелые нагрузки.
Увеличенный гарантийный срок до 18 месяцев.
Возможность использования совместно с устройствами плавного пуска – для продления срока службы редуктора, а также с вариатором UDL или ПЧВ – для бесступенчатого изменения частоты вращения.

Области применения

Червячные редукторы MEYERTEC RV и мотор-редукторы MEYERTEC MRV применяются в различных типах оборудования

Легкая нагрузка

Ленточные конвейеры с распределенной нагрузкой
Загрузочные механизмы
Приводы ворот
Приводы легких тельферов
Центробежные насосы
Вентиляторы

Средняя нагрузка

Ленточные и цепные конвейеры с неравномерно распределенной нагрузкой
Машины для пищевой промышленности
Сортировальные машины
Тяжелые тельферы
Подъёмники
Лебедки
Снегоуборочная техника
Автоматические косилки

Тяжелая нагрузка

Строительная техника
Прокатные станы
Тестомесилки
Тяжелое грузоподъёмное оборудование
Промышленные мельницы
Бетономешалки
Оборудование, работающее с ударными нагрузками
Грохотильные машины
Строгальные станки
Эскалаторы

Документы

Руководство по эксплуатации MEYERTEC RV 5,3 мб

Краткое руководство на мотор-редукторы MRV 219,7 кб
