| Наименование параметра | Значение параметра | ||||||
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч: | |||||||
| - минимальный qmin |
Класс "В" |
0,45 | 0,45 | 0,5 | 0,6 | 1,8 | 4 |
|
Класс "С" |
0,25 | 0,3 | 0,4 | 0,55 | 1,5 | 2,1 | |
|
- переходный qt |
Класс "В" |
0,8 | 0,9 | 0,8 | 1,8 | 4 | 6 |
|
Класс "С" |
0,67 | 0,75 | 0,75 | 1,75 | 3,75 | 5,25 | |
| - номинальный qn | 50 | 65 | 120 | 230 | 400 | 750 | |
| - максимальный qmax | 90 | 120 | 200 | 300 | 600 | 1000 | |
| Пределы допускаемой относительной погрешности счетчиков, %: | |||||||
| в диапазоне расходов от qmin до qt, | ±5 | ||||||
| в диапазоне расходов от qt до qmax, включительно | ±2 | ||||||
| Порог чувствительности, м3/ч, не более | 0,1 | 0,15 | 0,25 | 0,25 | 0,75 | 1,05 | |
| Номинальное давление, Мпа | 1,6 | ||||||
| Потеря давления на qmax, МПа, не более | 0,1 | ||||||
| Диапазон температур измеряемой среды, °С: | от +5 до +50 | ||||||
| Монтажная длина, мм | 200 | 200 | 225 | 250 | 300 | 350 | |
| Цена импульса, литров/импульс | 100 | 1000 | |||||

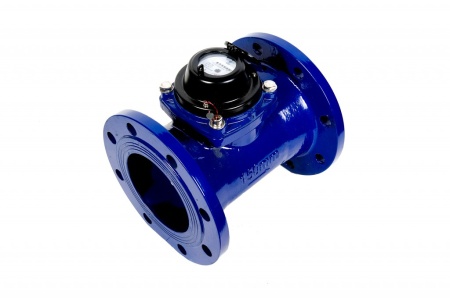

Счетчик холодной воды СТВХ 150 турбинный фланцевый промышленный Декаст по цене производителя
- предназначен для установки на заводах, котельных и пр. промышленных объектах;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 50° C и давлением до 1,6 МПа;
- за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Производитель: Декаст М (г. Калуга).
Модификации
стандартное исполнение
- корпус счетного механизма подготовлен для установки МИД;
- чугунный корпус;
- окрашенный корпус синего цвета;
- присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- выпускается в модификации УК с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 350 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор имеет специальный стрелочный металлический указатель «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация
- счетчик воды;
- паспорт;
- комплект уплотнительных прокладок;
- герконовый датчик – для модификации ДГ.
| Наименование параметра | Значение параметра | ||||||
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 | |
| Расход воды, м3/ч: | |||||||
| - минимальный qmin |
Класс "В" |
0,45 | 0,45 | 0,5 | 0,6 | 1,8 | 4 |
|
Класс "С" |
0,25 | 0,3 | 0,4 | 0,55 | 1,5 | 2,1 | |
|
- переходный qt |
Класс "В" |
0,8 | 0,9 | 0,8 | 1,8 | 4 | 6 |
|
Класс "С" |
0,67 | 0,75 | 0,75 | 1,75 | 3,75 | 5,25 | |
| - номинальный qn | 50 | 65 | 120 | 230 | 400 | 750 | |
| - максимальный qmax | 90 | 120 | 200 | 300 | 600 | 1000 | |
| Пределы допускаемой относительной погрешности счетчиков, %: | |||||||
| в диапазоне расходов от qmin до qt, | ±5 | ||||||
| в диапазоне расходов от qt до qmax, включительно | ±2 | ||||||
| Порог чувствительности, м3/ч, не более | 0,1 | 0,15 | 0,25 | 0,25 | 0,75 | 1,05 | |
| Номинальное давление, Мпа | 1,6 | ||||||
| Потеря давления на qmax, МПа, не более | 0,1 | ||||||
| Диапазон температур измеряемой среды, °С: | от +5 до +50 | ||||||
| Монтажная длина, мм | 200 | 200 | 225 | 250 | 300 | 350 | |
| Цена импульса, литров/импульс | 100 | 1000 | |||||
