| Наименование параметра | Значение параметра | |||||
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Расход воды, м3/ч: | ||||||
| - минимальный qmin | 0,45 | 0,6 | 0,9 | 1,5 | 3 | 7,5 |
| - переходный qt | 1,6 | 2 | 3,2 | 4,8 | 12 | 20 |
| - номинальный qn | 15 | 25 | 45 | 70 | 150 | 250 |
| - максимальный qmax | 30 | 60 | 90 | 140 | 300 | 500 |
| Пределы допускаемой относительной погрешности счетчиков, %: | ||||||
| в диапазоне расходов от qmin до qt, | ±5 | |||||
| в диапазоне расходов от qt до qmax, включительно | ±2 | |||||
| Порог чувствительности, м3/ч, не более | 0,15 | 0,2 | 0,25 | 0,25 | 1 | 1,5 |
| 0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 | |
| Номинальное давление, Мпа | 1,6 | |||||
| Потеря давления на qmax, МПа, не более | 0,1 | |||||
| Диапазон температур измеряемой среды, °С: | от 5 до 120 | |||||
| Монтажная длина, мм | 200 | 200 | 225 | 250 | 300 | 350 |
| Цена импульса, литров/импульс | 100 | 1000 | ||||

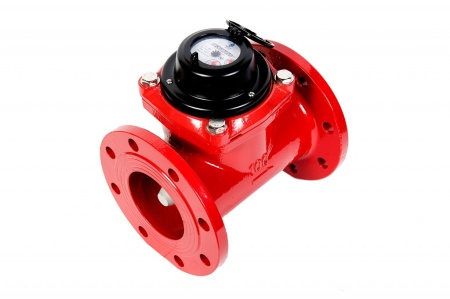

Счетчик холодной и горячей воды СТВУ 100 турбинный фланцевый промышленный Декаст по цене производителя
- предназначен для установки на заводах, котельных и пр. промышленных объектах;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 120° C и давлением до 1,6 МПа;
- счетчики горячей воды СТВУ с импульсным выходoм могут использоваться в составе теплосчетчиков и в тепловых сетях систем теплоснабжения для измерения объема теплоносителя;
- за счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Производитель: Декаст М (г. Калуга).
Модификации
стандартное исполнение
- чугунный корпус;
- окрашенный корпус красного цвета;
- присоединение фланцевое;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
Цену импульса необходимо указывать при заказе счетчика или уточнять у Вашего менеджера.
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВУ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип работы
Принцип работы счетчика состоит в измерении числа оборотов чувствительного элемента (крыльчатки или турбинки), вращающегося под действием потока протекающей воды. Количество оборотов чувствительного элемента пропорционально объему воды, протекающей через счетчик.
Комплектация
- счетчик воды;
- паспорт;
- комплект уплотнительных прокладок;
| Наименование параметра | Значение параметра | |||||
| Диаметр условный, мм | 50 | 65 | 80 | 100 | 150 | 200 |
| Расход воды, м3/ч: | ||||||
| - минимальный qmin | 0,45 | 0,6 | 0,9 | 1,5 | 3 | 7,5 |
| - переходный qt | 1,6 | 2 | 3,2 | 4,8 | 12 | 20 |
| - номинальный qn | 15 | 25 | 45 | 70 | 150 | 250 |
| - максимальный qmax | 30 | 60 | 90 | 140 | 300 | 500 |
| Пределы допускаемой относительной погрешности счетчиков, %: | ||||||
| в диапазоне расходов от qmin до qt, | ±5 | |||||
| в диапазоне расходов от qt до qmax, включительно | ±2 | |||||
| Порог чувствительности, м3/ч, не более | 0,15 | 0,2 | 0,25 | 0,25 | 1 | 1,5 |
| 0,4 | 0,6 | 0,75 | 0,9 | 1,3 | 3 | |
| Номинальное давление, Мпа | 1,6 | |||||
| Потеря давления на qmax, МПа, не более | 0,1 | |||||
| Диапазон температур измеряемой среды, °С: | от 5 до 120 | |||||
| Монтажная длина, мм | 200 | 200 | 225 | 250 | 300 | 350 |
| Цена импульса, литров/импульс | 100 | 1000 | ||||
