- Датчики избыточного давления должны быть прочными и герметичными, при испытательном давлении 115 % для датчиков избыточного давления с пределами измерений от 16 до 40 МПа, для остальных – 150 % верхнего предела измерения (РВ) в течение 15 мин.
- Предельные значения выходного сигнала постоянного тока находятся в пределах от 4 до 20 мА.
- Активное сопротивление нагрузки от 10 Ом до 500 Ом.
- Напряжение питания - 24 В (номинальное) от 12 до 36 В постоянного тока.
- Мощность, потребляемая датчиком, не более 0,8 ВА.
- Пределы допускаемой основной погрешности датчиков, выраженные в процентах от диапазона изменения выходного сигнала, составляют: ±0,25; ±0,5: ±1.
- Вариация выходного сигнала Yr не превышает 0,5 абсолютного значения предела основной погрешности.
- Датчики устойчивы к воздействию температуры окружающей среды (-50…+85)0С.
- Датчики устойчивы к воздействию относительной влажности окружающего воздуха 100 % при температуре плюс 40 0С.
- Дополнительная погрешность датчика, вызванная изменением температуры окружающей среды на каждые 10 0С, в рабочем диапазоне температур, для датчиков:
- с основной погрешностью ±0,25 % - ±0,25 %
- с основной погрешностью ±0,5 % - ±0,45 %;
- с основной погрешностью ±1,0 % - ±0,6 %.
- Дополнительная погрешность датчика, вызванная воздействием вибрации с параметрами, соответствующими виброустойчивому исполнению N2 по ГОСТ 12997-84, не превышает по абсолютной величине половины погрешности датчиков.
- Степень защиты датчиков от воздействия воды и пыли IP65, ГОСТ 14254-96.
- Датчики имеют устройства для корректировки диапазона изменения выходного сигнала (корректор НУЛЯ).
- Средний срок службы датчиков не менее 12 лет.
- Средняя наработка до отказа датчиков с учетом технического обслуживания - 120 000 ч.
Свидетельство, описание типа ИД.pdf(скачать)
Руководство ИД.pdf(скачать)
Методика поверки ИД.pdf(скачать)
Назначение
Датчики избыточного давления ИД-И предназначены для преобразования значения избыточного давления газов и жидкостей в электрический выходной сигнал, который может быть совмещен с цифровым протоколом HART. Они так же могут использоваться для измерения гидростатического давления жидкостей в открытых емкостях и резервуарах.
Область применения
Датчики применяются для автоматизации и контроля технологических процессов, учета расхода, уровня газов и жидкостей, во всех областях промышленности, энергетики, и коммунального хозяйства.

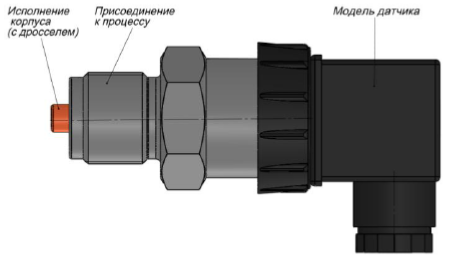

Схема составления условного обозначения датчиков давления ИД
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ИД |
-И |
-АЦ |
К1 |
-2,5 |
-1 |
-1 |
-Д |
|
|
Параметр |
Значение |
|
1 |
Тип датчика |
ИД |
|
2 |
Исполнение датчика |
И |
|
3 |
Модификация датчика |
АЦ |
|
4 |
Модель корпуса датчика |
К1 |
|
5 |
Верхний предел измерения, МПа |
0,1; 0,16; 0,25; 0,4; 0,6; 0,63; 1,0; 1,6; 2,5; 4,0; 6,0; 6,3; 10,0; 16,0; 25,0; 40,0 |
|
6 |
Предел основной приведенной погрешности, %: |
1 – ±0,25 % 2 –±0,5 % 3 – ±1 % |
|
7 |
Присоединение к процессу |
резьбовое 1 – метрическая М20х1,5; 2 – метрическая М30х2; 3 – трубная G1/2" 4 – трубная G1"; 5 – трубная G1/4"; 0 – другая резьба по согласованию |
|
8 |
Исполнение корпуса |
Д– с дросселем 0– без дросселя |
|
Изготовление датчиков давления с параметрами отличными от приведенных выше возможно только по согласованию с изготовителем! |
||
- Датчики избыточного давления должны быть прочными и герметичными, при испытательном давлении 115 % для датчиков избыточного давления с пределами измерений от 16 до 40 МПа, для остальных – 150 % верхнего предела измерения (РВ) в течение 15 мин.
- Предельные значения выходного сигнала постоянного тока находятся в пределах от 4 до 20 мА.
- Активное сопротивление нагрузки от 10 Ом до 500 Ом.
- Напряжение питания - 24 В (номинальное) от 12 до 36 В постоянного тока.
- Мощность, потребляемая датчиком, не более 0,8 ВА.
- Пределы допускаемой основной погрешности датчиков, выраженные в процентах от диапазона изменения выходного сигнала, составляют: ±0,25; ±0,5: ±1.
- Вариация выходного сигнала Yr не превышает 0,5 абсолютного значения предела основной погрешности.
- Датчики устойчивы к воздействию температуры окружающей среды (-50…+85)0С.
- Датчики устойчивы к воздействию относительной влажности окружающего воздуха 100 % при температуре плюс 40 0С.
- Дополнительная погрешность датчика, вызванная изменением температуры окружающей среды на каждые 10 0С, в рабочем диапазоне температур, для датчиков:
- с основной погрешностью ±0,25 % - ±0,25 %
- с основной погрешностью ±0,5 % - ±0,45 %;
- с основной погрешностью ±1,0 % - ±0,6 %.
- Дополнительная погрешность датчика, вызванная воздействием вибрации с параметрами, соответствующими виброустойчивому исполнению N2 по ГОСТ 12997-84, не превышает по абсолютной величине половины погрешности датчиков.
- Степень защиты датчиков от воздействия воды и пыли IP65, ГОСТ 14254-96.
- Датчики имеют устройства для корректировки диапазона изменения выходного сигнала (корректор НУЛЯ).
- Средний срок службы датчиков не менее 12 лет.
- Средняя наработка до отказа датчиков с учетом технического обслуживания - 120 000 ч.
Свидетельство, описание типа ИД.pdf(скачать)
Руководство ИД.pdf(скачать)
Методика поверки ИД.pdf(скачать)
